Com garantir la compatibilitat entre els suports de cargols de boles i els cargols de boles?
Als llocs de muntatge d'equips de transmissió de precisió, els enginyers sovint es troben amb aquests dilemes: "Per què el cargol de boles es mou durant la rotació després d'instal·lar el suport seleccionat segons el model de cargol?" " "L'espai lliure entre el suport i el cargol és massa gran, provocant greus desviacions de precisió de posicionament. On és el problema?" Aquests problemes de compatibilitat són habituals. Per exemple, una fàbrica de màquines-eina va comprar suports de cargol de boles el diàmetre del forat del coixinet dels quals era 0,02 mm més petit que el diàmetre de l'eix de suport del cargol. La instal·lació forçada va provocar la deformació de l'eix del cargol i el va fer inutilitzable.
En realitat, la compatibilitat entre els suports de cargols de boles i els cargols no es tracta només de "concordança de models". Requereix una verificació completa en quatre dimensions bàsiques: alineació precisa de les dimensions mecàniques, adaptació adequada de la capacitat de càrrega, característiques de precisió coherents i compatibilitat profunda amb les condicions de funcionament. Això és especialment crític en aplicacions que exigeixen una precisió de posicionament estricta, com ara equips de semiconductors i màquines eina de precisió. Fins i tot una desviació dimensional de 0,01 mm o un dèficit del 10% de la capacitat de càrrega poden desencadenar una reacció en cadena: "falla de precisió → desgast dels components → fallada de l'equip". Avui, deconstruïm sistemàticament la metodologia científica per garantir la compatibilitat entre aquests dos components. Des de la verificació de paràmetres fins a la validació pràctica, i des dels criteris de selecció fins als inconvenients comuns, us ajudem a establir un sistema de garantia de compatibilitat de "-procés complet i alta-precisió" per garantir el funcionament estable i coordinat decargols de boles i parèntesis.

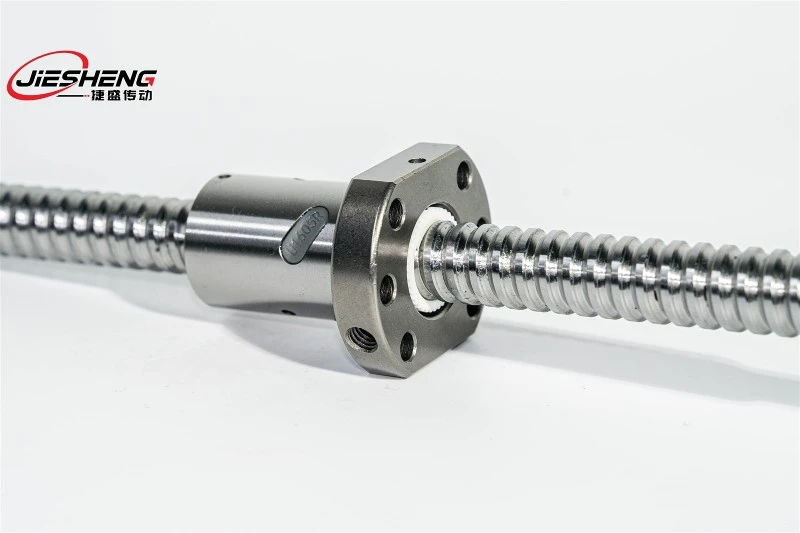

Primer, aclareix: les 4 dimensions del nucli de la compatibilitat amb el muntatge del cargol de boles
Per garantir la compatibilitat, definiu clarament els criteris de "compatibilitat". Aquestes quatre dimensions constitueixen la base indispensable per a la selecció i verificació posteriors:
Compatibilitat de dimensions mecàniques:El diàmetre del forat del coixinet del suport, les posicions dels forats de muntatge i el joc axial han de coincidir perfectament amb l'eix de suport del cargol de boles i les dimensions de la brida per evitar "errors d'instal·lació" o "interferències posteriors a la-instal·lació". La distància central entre els forats de muntatge de la brida del cargol de boles és de 60 mm, i la desviació de la posició del forat corresponent del suport ha de ser inferior o igual a 0,05 mm.
Compatibilitat de la capacitat de càrrega:La càrrega radial nominal i la càrrega axial del suport han de ser superiors o iguals a 1,2 vegades el factor de seguretat de la càrrega operativa real del cargol per evitar la deformació a causa d'una capacitat de càrrega insuficient-.
Compatibilitat de les característiques de precisió:La coaxialitat del forat del coixinet del suport i la planitud de la seva superfície de muntatge han de coincidir amb el grau de precisió del cargol per evitar comprometre la precisió general.
Compatibilitat amb condicions de funcionament:El material del suport, la classificació de protecció i el rendiment de dissipació de calor han d'adaptar-se a l'entorn de funcionament del cargol de boles per evitar "falles a causa d'una discrepància ambiental"-p. ex., percargols de bolesFuncionant a 80 graus, el suport hauria d'utilitzar un aliatge d'alumini resistent a les altes-temperatura- en comptes del plàstic estàndard.
Aquestes quatre dimensions estan interrelacionades:la incompatibilitat dimensional provoca directament la fallada del muntatge; la incompatibilitat de càrrega condueix a una fallada estructural més tard; la incompatibilitat de precisió nega l'avantatge d'alta precisió del propi cargol de plom; i la incompatibilitat de condicions de funcionament escurça la vida útil d'ambdós components.
Segon: assegurant la compatibilitat dimensional mecànica: des de la "verificació de paràmetres" fins al "conjunt de prova física"
Les dimensions mecàniques formen el "llindar fundacional" de compatibilitat. La concordança s'ha de confirmar mitjançant un procés de tres-passos: "verificació del dibuix → mesurament de la mostra → validació del conjunt de prova", amb dimensions crítiques que requereixen una alineació del 100%:
1. Verificació dels paràmetres de la dimensió del nucli
En primer lloc, feu referència-al manual del cargol de boles i als dibuixos dels suports per verificar cada dimensió crítica, evitant que el paper-i-no coincideixen:
- Ajustament de l'eix de suport i del forat del coixinet:
Coincidència de diàmetres:El diàmetre de l'eix de suport ha de formar un ajust transicional amb el diàmetre del forat del coixinet del suport. L'espai lliure d'ajust ha de complir amb els estàndards GB/T 1801 (interval de separació 20h5/20H7: 0,001-0,021 mm). Un espai lliure excessivament ajustat pot provocar embussos, mentre que un espai lliure excessiu pot provocar que l'excés radial superi els límits de tolerància.
Coincidència del model de rodament:Si el suport incorpora un coixinet intern, el diàmetre interior del coixinet ha de coincidir amb el diàmetre de l'eix de suport del cargol, mentre que el diàmetre exterior del coixinet s'ha d'alinear amb el forat del coixinet del suport.
2. Verificació de la mostra física
Després de la verificació del dibuix, procureu 1-2 conjunts de mostres per mesurar les dimensions físiques per evitar la "discrepància del dibuix-a la física":
Punts clau de mesura:
La desviació del diàmetre del forat del coixinet ha de ser inferior o igual a +0.01mm;
La desviació de la distància del centre del forat de muntatge ha de ser inferior o igual a 0,03 mm;
La coaxialitat del forat del coixinet (relativa a la superfície de muntatge) ha de ser inferior o igual a 0,01 mm/m per evitar la inclinació del cargol després del muntatge.
3. Prova de verificació del muntatge
Després de la inspecció de les dimensions físiques, realitzeu proves de muntatge reals per verificar "l'ajust adequat i la rotació suau":
Passos de muntatge de prova:
Netegeu l'eix de suport del cargol i el forat del coixinet del suport (traieu els residus d'oli i les rebaves), després apliqueu una fina capa de greix dins del forat del coixinet;
Introduïu lentament l'eix de suport del cargol al forat del coixinet del suport, comprovant si hi ha cap enganxament.
En tercer lloc, la garantia de compatibilitat de la capacitat de càrrega: del "càlcul de càrrega" a la "verificació de la força"
El desajust de la capacitat de càrrega és una de les principals causes de fallades posteriors. Assegureu-vos que el suport pot suportar totes les càrregues operatives seguint: "Càlcul de càrrega → Selecció del suport → Prova de resistència".
Validació de la força del bracket
Després de la selecció, valideu la força mitjançant "proves de simulació + proves de càrrega física" per evitar "especificacions exagerades":
Prova de simulació:Utilitzant programari d'anàlisi d'elements finits com ANSYS, apliqueu 1,2 vegades la càrrega real al model de suport. Analitzar la distribució de tensions i la deformació (deformació radial Menor o igual a 0,01 mm, deformació axial Menor o igual a 0,02 mm).
Proves físiques:Munteu el suport en un dispositiu de prova i apliqueu 1,2 vegades la càrrega real mitjançant un dispositiu de càrrega hidràulica durant 24 hores. Comprovacions d'inspecció posterior a la-prova de deformació permanent (mesurada amb un comparador; s'accepta una deformació inferior o igual a 0,005 mm) i esquerdes (inspeccionades amb proves de penetrants; no s'accepta cap esquerda).
En quart lloc, la garantia de la compatibilitat de precisió: de la "coincidència de precisió" a la "calibració de la instal·lació"
La incompatibilitat de precisió provoca un rendiment del cargol "alta-precisió i baixa-sortida". Assegureu-vos que la precisió del suport s'alinea amb les frontisses de precisió del cargol en "coincidència de paràmetres de precisió" i "calibratge de la instal·lació":
Coincidència de paràmetres de precisió (fase de selecció)
Els paràmetres de precisió del suport han de correspondre al grau de precisió del cargol de plom per evitar el malbaratament de "alta precisió del cargol de plom + precisió del suport baixa" o redundància de "precisió baixa del cargol + precisió alta del suport":
Grau de precisió del cargol de plom i Coincidència de precisió del suport:
| Grau de precisió del cargol de boles | Precisió de posicionament (mm/300 mm) | Planitud de la superfície de muntatge del suport | Coaxialitat del forat del coixinet del suport |
| Classe C5 | Menor o igual a ±0,008 | Menor o igual a 0,01 mm | Menor o igual a 0,01 mm/m |
| Classe C7 | Menor o igual a ±0,02 | Menys o igual a 0,02 mm | Menor o igual a 0,02 mm/m |
En cinquè lloc, l'adaptabilitat de les condicions operatives i la garantia de la compatibilitat: de l'"anàlisi ambiental" a l'"adaptació de materials/estructura"
Els entorns operatius són els "assassins ocults" de la compatibilitat. Seleccioneu suports amb materials i estructures adaptades a les condicions de funcionament del cargol, incloent temperatura, humitat i corrosivitat:
Humitat / Corrosió Adaptació a l'entorn
Humid environments (relative humidity >80%): Seleccioneu suports d'acer al carboni galvanitzat (gruix de recobriment de zinc superior o igual a 10 μm) o suports d'acer inoxidable (304) per evitar l'oxidació.
Ambients corrosius:Seleccioneu acer inoxidable (316L, resistència a la corrosió per polvorització de sal superior o igual a 1.000 hores) o suports amb recobriment anticorrosió de PTFE per evitar l'erosió del mitjà químic.
Ambients polsosos:Seleccioneu suports amb cobertes antipols (índex de protecció IP65) per evitar l'entrada de pols als forats dels coixinets, que poden desgastar l'eix del cargol i els coixinets.
Sisè, resum de l'article: lògica bàsica i valor de garantir la compatibilitat del suport del cargol de boles amb els cargols
Assegurar la compatibilitat entre els suports de cargols de boles i els cargols implica fonamentalment "establir un sistema de garantia integral que abasta la selecció, la verificació i la instal·lació en quatre dimensions principals". La lògica bàsica es pot resumir com a "concordança en quatre-dimensionals, verificació en tres-passos i adaptació a l'escenari":
La "coincidència de quatre-dimensions" implica una alineació precisa de les dimensions mecàniques (evitant la fallada del muntatge), una redundància suficient de capacitat de càrrega (evitant la deformació), característiques de precisió coherents (maximització de la precisió del cargol) i una profunda compatibilitat ambiental (assegurant una estabilitat-a llarg termini). Això constitueix el marc fonamental de la compatibilitat, sense que cap element sigui prescindible.
