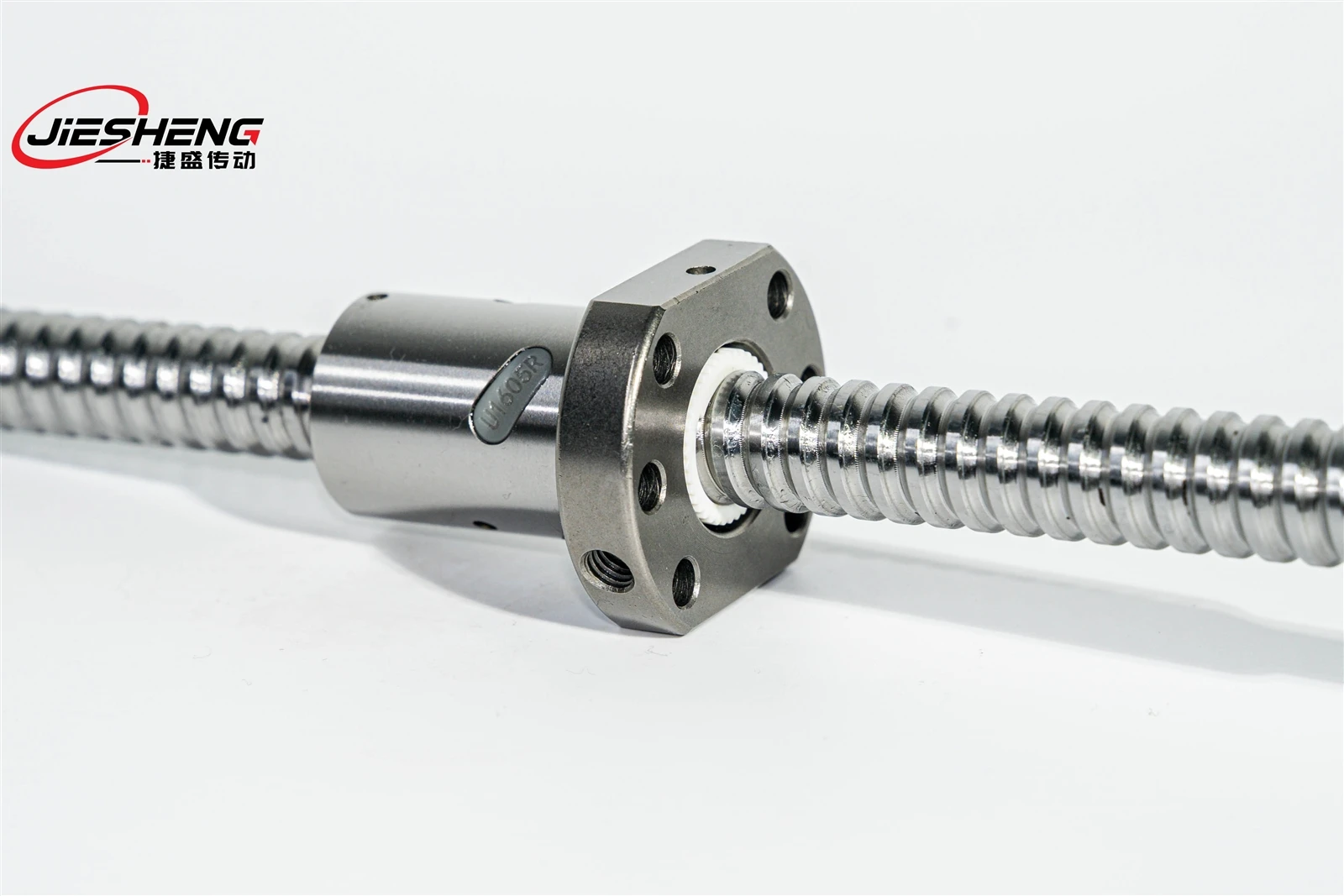

L’impacte multidimensional de la precisió del plom de boles de DFU sobre el sistema i l’anàlisi tècnica
I. Definició bàsica i indicadors tècnics de la precisió del plom
La precisió del plom es refereix a la desviació del desplaçament axial real del valor teòric quan la femella del cargol de bola es gira durant una setmana i es mesura generalment en unitats de μm/100mm o μm/300mm. C5 (grau de precisió, inferior o igual a 5 μm/300mm), C7 (grau general, inferior o igual a 15 μm/300mm), etc., i la precisió diferent té un impacte diferenciat en el rendiment del sistema.
En segon lloc, la influència decisiva en el posicionament i la repetició de la precisió
Mecanisme d’acumulació d’error de desplaçament lineal
L’error de plom condueix directament a la desviació de desplaçament de comandes: desplaçament real ". Preneu un cargol de plom de 10 mm com a exemple:
Precisió del nivell C5 (error ± 5 μm/300mm) Després de funcionar 300 mm, la desviació de desplaçament màxim és de ± 5 μm;
Si es redueix al nivell de C7 (± 15 μm/300mm), la mateixa desviació de viatge s’expandeix fins a ± 15 μm, que equival a l’error dimensional del mecanitzat de màquines-eina CNC de 100 mm de treball de longitud augmenta de ± 0,005 mm a ± 0,015mm. Això equival a un augment de l’error dimensional de ± 0,005 mm a ± 0,015 mm en mecanitzar una peça de 100 mm de llarg en una màquina CNC, superant la tolerància IT7 (± 0,012mm).
Cas:Una màquina de perforació de PCB a causa de l’ús de cargol de grau C7 (error de plom ± 10 μm / 100mm), el processament de les taules de circuit de 100 × 100mm, la vora de la compensació del forat de ± 0,03 mm, donant lloc a que la taxa defectuosa del plug-in va augmentar un 12%, la substitució del cargol de grau C5 va baixar fins a menys d’un 1%.
Repetiu les fluctuacions de precisió de posicionament
La consistència insuficient de la guia causarà desviacions discretes en situar la mateixa posició diverses vegades. Per exemple, en el cas de la plataforma de manipulació de les hòsties de semiconductor, si la desviació de posicionament repetit causada per l’error de guia és superior a ± 1 μm, es produirà la fallada de la precisió de registre del patró de litografia i la taxa de rendiment del xip es reduirà del 95% al 70%.
En tercer lloc, l’impacte sobre la suavitat del moviment i les característiques dinàmiques
Fluctuacions de velocitat i generació de vibracions
L’error de plom fa que l’espai del punt de contacte de la pilota i la pista no sigui uniforme, el moviment de les nous produeix canvis de velocitat “pas”. Les dades mesurades mostren que:
Cargol de grau C3 (error inferior o igual a 1 μm/100mm) a 1 m/s de velocitat, fluctuació de velocitat inferior o igual al 0,1%;
El cargol de grau C7 (error inferior o igual a 10 μm/100mm) fluctuacions en les mateixes condicions fins a un 1,2%, desencadenada per la rugositat superficial de la superfície de la superfície de mecanitzat de la màquina gravadora des de la deteriorament de Ra0.8μm fins a Ra1.6μm.
Problemes de ressonància i soroll
L’error periòdic de la guia es pot combinar amb la freqüència intrínseca del sistema, provocant ressonància. Un assistent d’alta velocitat utilitza un cargol amb un error de plom de ± 8μm/100mm, que genera soroll de ressonància de 120 Hz (85dB) a una velocitat de funcionament de 60m/min, superant amb escreix l’estàndard de la indústria (inferior o igual a 75dB), i el soroll es redueix a 68dB després de substituir el cargol d’alta precisió.
En quart lloc, l’impacte potencial en la capacitat de càrrega i l’esperança de vida
Distribució desigual de l'estrès de contacte
L’error de guia comporta una força desigual a la pilota, la tensió de contacte local pot superar el valor nominal en més d’un 30%. L'anàlisi d'elements finits mostra que:
Error de guia ± 10 μm, la màxima tensió de contacte local de la carretera de 400MPa a 520MPa, superant el límit de fatiga de l’acer GCR15 (500MPa), accelerant la fallada del puny.
Cas: un mecanisme de subjecció de la màquina de modelat per injecció a causa de l’error de la guia del cargol és gran, que s’executa 8.000 hores després de la ramaderia, mentre que les mateixes condicions de treball sota la vida del cargol de nivell C5 de 20.000 hores.
Disminució de la rigidesa i la capacitat anti-titulació
La incoherència de la guia fa impossible que diversos grups de boles portin càrregues de manera sincrònica i la rigidesa global del cargol disminueix. Per exemple, en l’estructura de precàrrega de doble nou, un error de plom de ± 5 μm farà que la desviació de la precàrrega arribi al 15%, i el parell anti-titular caigui de 1200n ・ m a 1020n ・ m, donant lloc a la inclinació de la taula quan es mecanitza en una gran màquina de màquines.
Cinc. Efecte en cadena sobre el sistema de control i el cost
Actualització de la demanda de compensació d’errors
Els cargols de baixa precisió han de confiar en el sistema CNC per dur a terme una compensació complexa:
Quan s’adopta la funció de compensació d’error de pas, els cargols del nivell C7 han d’establir 200 punts de compensació dins de 300 mm de viatge, mentre que el nivell C3 només necessita 20, amb una diferència de deu vegades en la càrrega de treball de programació;
Cal instal·lar equipament de gamma alta amb una escala (precisió ± 1μm) per formar un control complet de bucle tancat, augmentant el cost del maquinari del 20% al 30%.
Els costos de posada en servei i manteniment augmenten
S'ha de calibrar repetidament la depuració del cargol de l'error de plom, una línia de soldadura d'automòbils que utilitza cargol de nivell C7, temps de depuració d'un sol eix de 8 hores (només 2 hores de nivell C3), i cada any cal utilitzar interferòmetres làser (com Renishaw XL-80) per dur a terme dues vegades la precisió de la compensació, el cost del temps és aproximadament 5.000 Yuan.
Sisè, criteris de selecció de precisió de l’aplicació de la indústria
| Camps d’aplicació | Equipament típic | Requisits de precisió del plom | Límit de tolerància als errors |
| Fabricació de semiconductors | Màquina de litografia, taula de manipulació de les hòsties | Grau C3 (inferior o igual a 3 μm/300mm) | La desviació de desplaçament inferior o igual a ± 1 μm |
| Aeroespacial | Mecanisme d’orientació de míssils | Grau C4 (inferior o igual a 4 μm/300mm) | Repetir la localització inferior o igual a ± 2 μm |
| Màquines -eina de precisió | Centre de mecanitzat de cinc eixos | Grau C5 (inferior o igual a 5 μm/300mm) | Tolerància de mecanitzat inferior o igual a ± 0,01 mm |
| Línia de producció automatitzada | Màquina de col·locació de components electrònics | Grau C6 (inferior o igual a 10 μm/300mm) | Posicionament desviació inferior o igual a ± 0,05 mm |
| Maquinària general | Màquines d’envasament, línies transportadores | C7 (menys o igual a 15 μm/300mm) | La desviació de desplaçament inferior o igual a ± 0,1 mm |
Estratègia de manteniment i fallida de precisió
Inspecció regular de precisió
Utilitzeu l’interferòmetre làser per inspeccionar segons l’estàndard ISO 230-2, cada 5000 hores de funcionament o precisió de processament supera la norma, registreu la tendència de canvi d’error de plom (com ara la taxa de creixement d’errors> 1 μm/1000 hores cal revisar).
Tecnologia d’avís
Instal·la sensors de tensió per controlar l’estrès de contacte de la pista, quan l’estrès fluctua més del 20% del valor mitjà (com el canvi sobtat d’estrès causat per l’error de guia), el sistema alarma automàticament i demana la substitució del cargol.
Conclusió
La precisió de plom dels boles de DFU no és un índex tècnic únic, sinó que afecta la precisió del desplaçament, la suavitat del moviment, la rigidesa del sistema i altres dimensions, donant lloc a una reacció en cadena sobre la precisió, l'eficiència i el cost dels equips. Des del processament a nanoescala de semiconductors fins al posicionament a nivell de mil·límetre de la maquinària comuna, seleccionar el nivell de precisió segons sigui necessari i implementar un manteniment dinàmic és la clau per equilibrar el rendiment i el cost. Es recomana determinar la solució òptima mitjançant la simulació (per exemple, proves de degradació de precisió de càrrega) durant la fase de selecció per evitar un augment del 40% o més del cost total del cicle de vida per falta de precisió.
